客戶需求：
大壩液位高度50米， 要求分布不同點監測液位高度，將數據傳送到服務器，現場有發電機給設備供電，建議超聲波測量。
方案設計：
凱基特電氣的大壩液位無線監測系統，利用無線傳感網絡技術搭建。選用無線測控裝置和超聲波液位傳感器，采集大壩內液位的高度數據，通過GPRS無線傳輸方式上傳至服務器，服務器對收到的傳感接點傳來的數據進行處理，以便對大壩環境進行監控和極限報警處理。

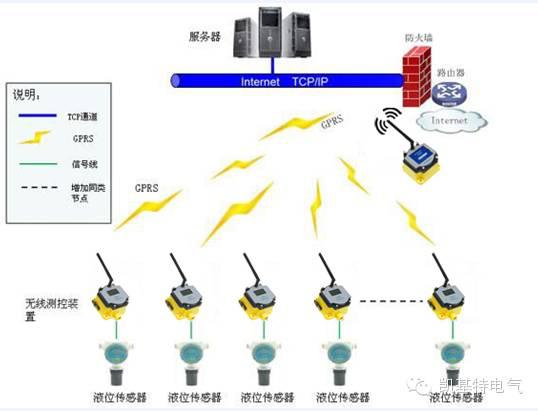

系統結構
配置清單：
1、無線測控裝置，上行GPRS方式；
2、無線接收機
3、超聲波液位傳感器，測量大壩液位，接入測控裝置；
4、天線，GPRS標準吸盤天線；
5、電源適配器，外部供電，AC220V/DC24V。
產品介紹：
無線測控裝置：
上傳方式：支持2.4GHz、433MHz、GPRS等通訊方式。
通信協議：提供標準的MODBUS RTU通信協議。
4路模擬量輸入：可采集分布式安裝的傳感器、變送器信號，具有隔離器功能。
4路開關量輸入：采集開關量。
2路開關量輸出：輸出開關量，對現場設備進行控制，或是驅動報警裝置。
1個RS485接口：接入一路智能裝置。輸出DC5V電源，為數字傳感器提供電源。
供電方式：外部供電，AC220V/DC24V。
|
